冷卻水流量計裝在什么位置
發布時間：2021-09-06 01:37:11??點擊次數：1599次
冷卻水流量計安裝要求
①流向

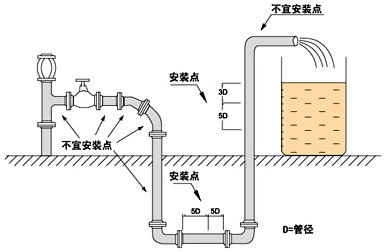

多數冷卻水流量計可設置為自動檢測正反流向，傳感器殼體上的流向箭頭為制造商規定的正流向。一般地，用戶在安裝冷卻水流量計時，應使該流向箭頭同現場工藝流向保持一致。下圖為冷卻水流量計安裝時的優先選用位置。
②冷卻水流量計安裝方向與傳感器電*的安裝片位傳感器可以水平、垂直安裝。傳感器在水平安裝時應使電*處于水平位置，這樣，一旦介質中含有氣泡或者沉淀物質時，氣泡不會吸附在電*附近，造成轉換器信號端開路，沉淀物質也不會覆蓋電*，造成零漂等。
③液體應始終充滿管道
◆管路結構應保證冷卻水流量計測量管中始終充滿液體。
◆對于含有固體顆粒的液體或漿液建議垂直安裝冷卻水流量計，既可防止被測介質相分離，又可使傳感器襯里磨損比較均勻，雜質不會在測量管底部產生沉淀。
◆必須保證流向自下而上，可確保創拿起測量管內始終充滿介質。
④不能在泵的抽吸測安裝冷卻水流量計。
⑤對于長管道，一般在冷卻水流量計下游安裝控制閥。
⑥開口排放的管道，應將冷卻水流量計安裝在底端(管道的較低處)。
⑦對管道落差超過5米的地方，應在冷卻水流量計下游安裝空氣閥。
⑧避免有附帶氣體引起的測量誤差以及由真空引起的對襯里的損壞。
⑨管道中應無氣泡
管路設計應確保液體中不會分離出氣體。冷卻水流量計應安裝在閥的上游。因?yàn)橛捎陂y的作用，管道中壓力會降低，從而產生氣泡。同時也應在低區段安裝冷卻水流量計，以減少流體中夾帶氣泡對測量的影響。
⑩液體導電率
不要把冷卻水流量計安裝在液體電導率*不均勻的地方。在冷卻水流量計上游有化學物質注入容易導致液體電導率不均勻，從而對冷卻水流量計流量指示產生嚴重干擾。在這種情況下建議在冷卻水流量計下游注入化學物質;如果必須從冷卻水流量計上游注入化學物質，則必須保證上游直管段*少有30倍管徑，保證液體充分混合。
接地
因?yàn)槔鋮s水流量計的感應信號電壓很小，容易受外界噪聲或其它電磁信號的影響，所以冷卻水流量計在許多場合需接地，其作用是通過流量計外殼接地形成一個屏蔽外界干擾的內部空間，從而提高測量準確度。
現場安裝
采用螺栓將傳感器上的法蘭與管道上的法蘭連接，緊固儀表的螺栓、螺母，其螺紋應完整無損，潤滑良好；同時配合使用平墊和彈簧墊片。應依據法蘭尺寸和力矩大小采用力矩扳手緊固螺栓。在日常使用中要定期擰緊螺栓，防止螺栓松動。
